NEO GEO CDZ

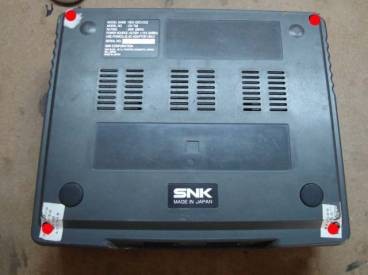

Aquesta consola, tot i tenir una construcció interna una mica complexa no resulta complicada de desmuntar. El primer que farem serà donar-li la volta i treure’n els quatre cargols que fixen les carcasses.

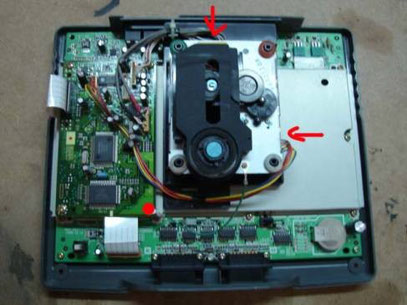

Tot seguit, separarem les carcasses i veurem ja el seu interior. Com veureu a la foto següent, teniu marcats en vermell els tres punts en els que heu d’actuar per treure el lector.

NOTA: el punt vermell marca un cargol que dona negatiu al lector per mitjà d’un cable; si traiem el cargol, els cable es quedarà amb el lector. Les dues fletxes marquen on hi ha els connectors, que podrem retirar fàcilment, simplement estirant-los.

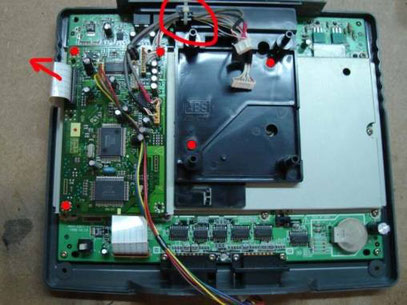

Amb el lector fora de la consola, podem anar per la plaqueta electrònica contigua i el suport del lector.

NOTA: els punts vermells són cargols. La fletxa marca un connector pla que hem de treure, i la rodona marca una abraçadora de plàstic que tindrem que tallar per continuar.

Seguim!

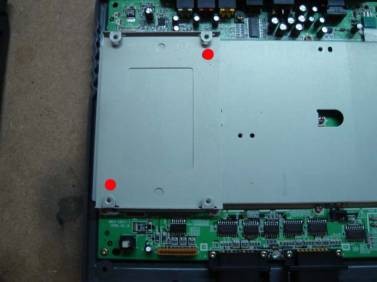

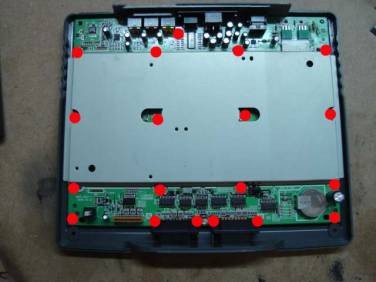

Ara ja només ens quedarà una plaqueta metàl·lica i la placa dissipadora. Al mateix temps ja podrem treure la resta de cargols que fixen la placa mare.

Amb això ja haurem acabat, podent així treure la plaqueta dissipadora i, seguidament, la placa mare.
