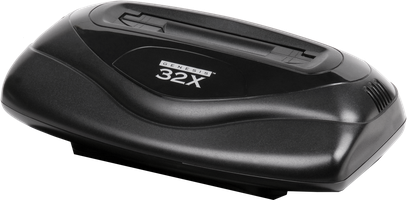

MEGA 32X

Encara que tinguem el truc de regió a la nostra Megadrive, la 32X té regió pròpia. Per poder jugar a cartutxos d’altres regions aquesta modificació és essencial.

Començarem per desmuntant la consola i localitzarem el xip marcat com a «SEGA 315-5788».

A la part superior d’aquest xip veurem que hi ha marcades a la placa dues resistències: «R42 i R43».

Aquestes resistències fan de jumper de regió. Si commutem la R42, la consola està en mode NTSC, i si ho fem a la R43, està en mode PAL.

L’únic que hem de fer és dessoldar el pont existent i soldar tres cables en aquests punts.

El punt groc el portarem a la pota central d’un micro interruptor (que hem de fixar en algun lloc de la 32X); el punt vermell és la senyal de 5v, i el soldarem a una pota dels extrems; i el punt verd és negatiu, i el connectarem a la pota restant.

D’aquesta manera, commutant l’interruptor en una posició o una altra, canviarem de regió.

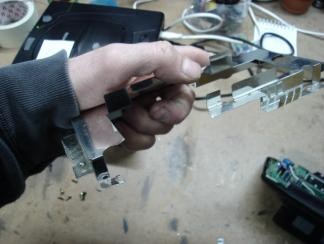

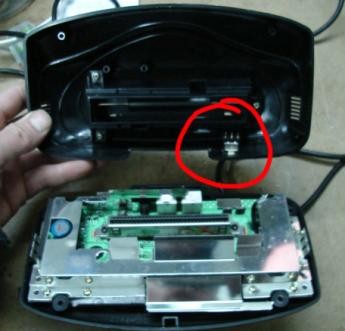

Per instal·lar l’interruptor, el millor lloc és el que es mostra a la fotografia, i per a poder-lo muntar haurem de tallar una mica la xapa dissipadora superior de manera que no ens molesti durant el muntatge posterior.
