FAMICOM

Degut a que les Famicom són les NES originals japoneses i, per tant ja tenen una edat, totes treuen senyal de vídeo per RF (antena) i NTSC.

Per tant, una modificació més que obligada, és fer-los una sortida AV. Una operació que resulta molt senzilla a la revisió de la placa més moderna, i una mica més complicada a la placa mare més antiga.

Som-hi!

El primer que hem de fer, sigui quina sigui la nostra placa mare, és fer un parell de forats a la consola per poder-hi posar dos connectors RCA (vídeo i àudio).

A partir d’aquí dividirem el document en dues parts:

Segona revisió de la placa mare (pcb moderna)

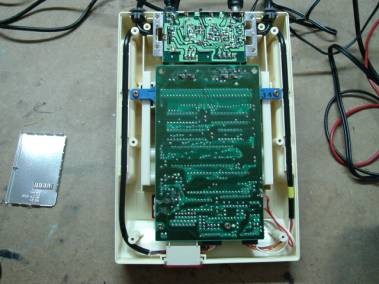

Aquesta placa es reconeix per ser més compacta i tenir un monobloc per a l’RF. A la següent foto podeu veure la seva constitució:

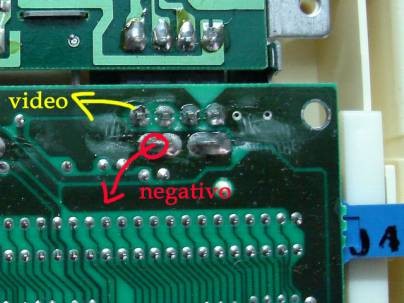

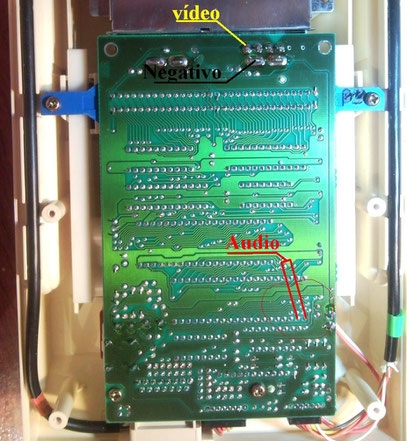

A continuació, podreu veure d’on agafarem els senyals de vídeo i negatiu:

NOTA: a la senyal de vídeo hi hem d’intercalar un condensador de 47 Microfarads.

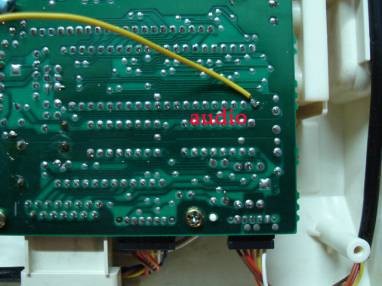

Seguidament, veureu d’on agafar els senyals d’àudio; dic senyals, perquè haurem de puntejar dos cables per tenir un bon senyal d’àudio. Aquest senyal es nodreix de dues freqüències diferents, i per tant, els dos puntets marcats en vermell s’han d’unir i anar junts a l’RCA.

Primera revisió de la placa mare (pcb antiga)

Aquesta placa es diferencia de la moderna per tenir la plaqueta RF més independent que el model anterior.

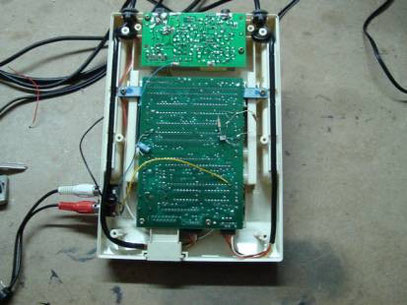

A la següent fotografia podreu apreciar-ho millor:

Fer la modificació en aquesta placa mare és una mica més embolicat que a la moderna, ja que el senyal de vídeo no és suficientment bo com per treure’l directament i, per tant, necessitem ampliar aquest senyal amb un transistor.

Material necessari per a la modificació:

-1 transistor de referència NPN 2SC1815.

-2 resistències de 22 K.

-1 resistència de 80 Ohms.

-1 condensador de 47 Microfarads.

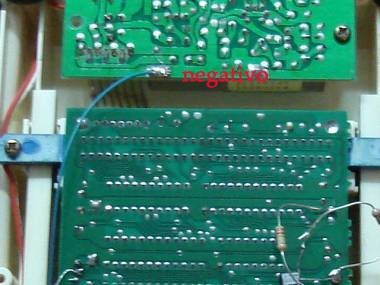

A continuació podreu veure d’on hem d’agafar tant el negatiu com el senyal d’àudio, senyals que ja podrem connectar directament als RCA. Ara bé, la part complicada ens arribarà amb el senyal de vídeo.

Amb el següent esquema ens regirem per a la modificació del vídeo:

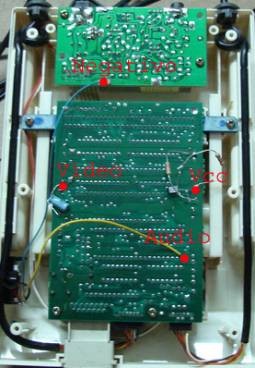

El senyal de «Vcc» és de 5 volts, necessari per a l’alimentació del transistor. A continuació podeu veure d’on treure els senyals de «Vcc», vídeo i negatiu.

Si aneu seguint la meva manera de fer, veureu que he intentat agafar-ho tot d’una manera propera entre els diversos components, de manera que ens quedi el més compacte possible; no obstant podeu agafar positiu i negatiu d’on creieu convenient.

Connexions, pas a pas:

1- Primer de tot, soldarem el condensador al pin de vídeo de la placa mare i, al seu torn, un cable per portar-lo al transistor.

2- En segon lloc connectarem el transistor, tal i com es veu a la següent fotografia.

Si us hi fixeu bé, veureu que hi ha connectades les dues resistències de 22K. Ho heu de soldar de la mateixa manera.

3- Connecteu el cable de vídeo d’entrada i el de sortida al transistor i, d’allà, a l’RCA.
